長いボルトとナットを保護するキャップ


2ピースネジカバー】のカタログ→
2ピースネジカバー】の製品図→

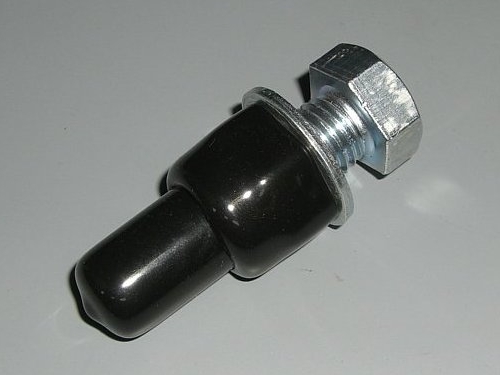

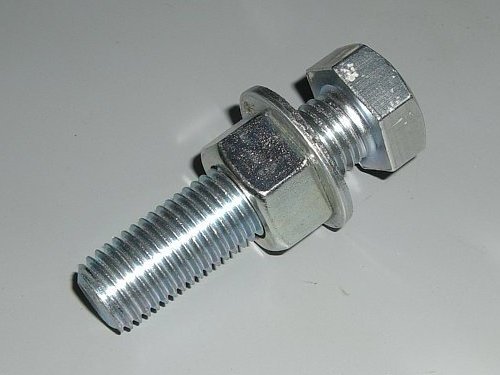

ボルトが長く突き出ている箇所に被せる、やわらかいキャップです。

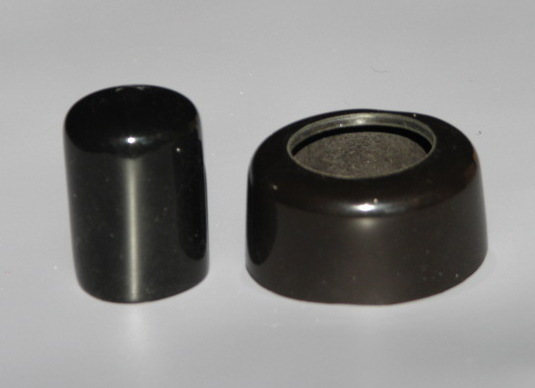

2種のパーツ(ボルト部、ナット部)で、全長50mm以上でも保護できます。
ダブルナットでも被せることができます



こちらをクリックすると、2ピースネジカバーを動画にて確認いただけます。

カバーキャップに穴あけ追加工を施した例は、こちらをクリックください。



軟質塩ビ ・ 黒色(着色可)





特長
黒色また黒色以外在庫品 100個単位
黒色以外製作品       300個単位



特長

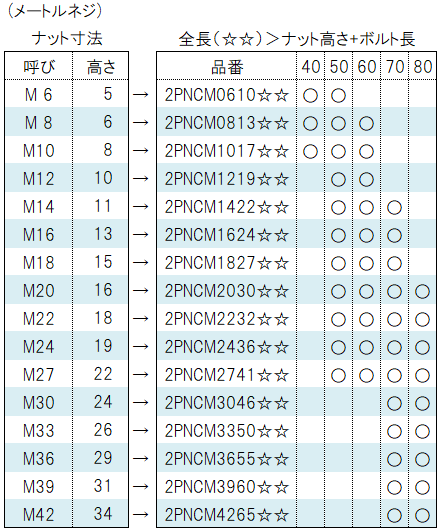

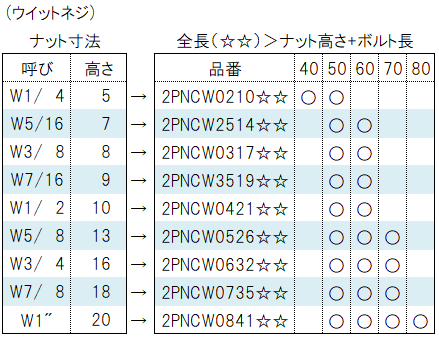

☆☆に必要長を二桁で入れ、品番を特定します。
必要長(全長)は、ナット厚+ボルト突き出し長さです



ダブルナットに被せたい場合は、先にお知らせください

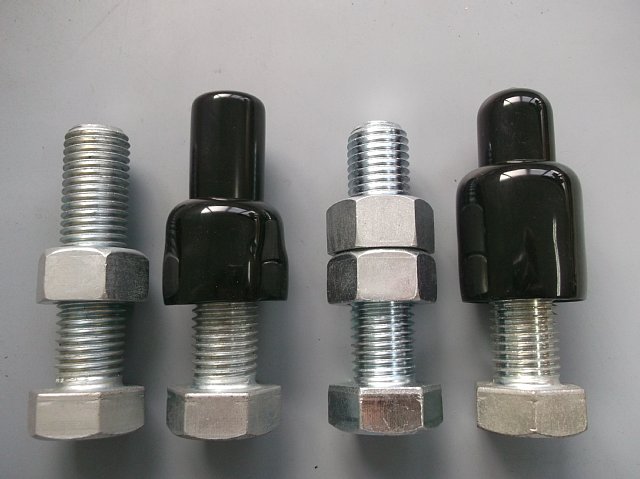

写真は M20×全長60 品番2PNCM203060ですが
左はシングルナット 右はダブルナットです。
全長が同じでも、パーツの組み合わせが変わります。




ナット数とボルト長で、該当するキャップは
【04】ナットキャップ → 【05】スッポリキャップ → 【06】2ピースネジカバー と変わります。

下記の表を参考に品番を選定してください。

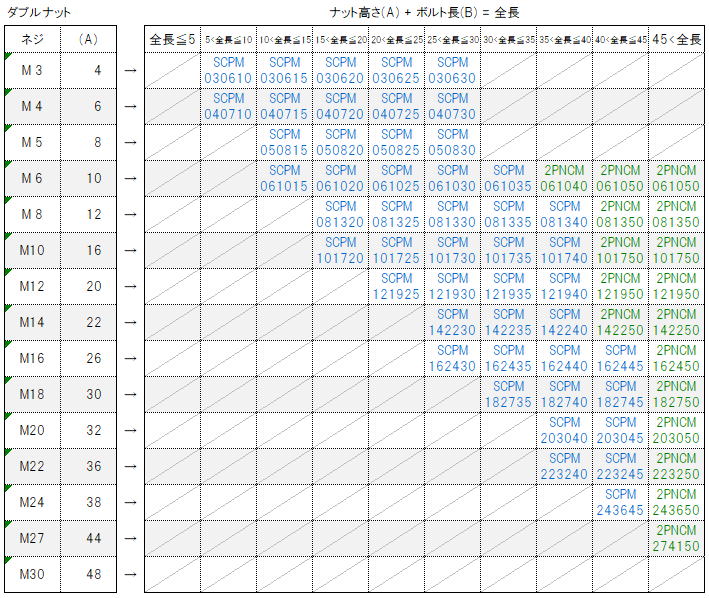

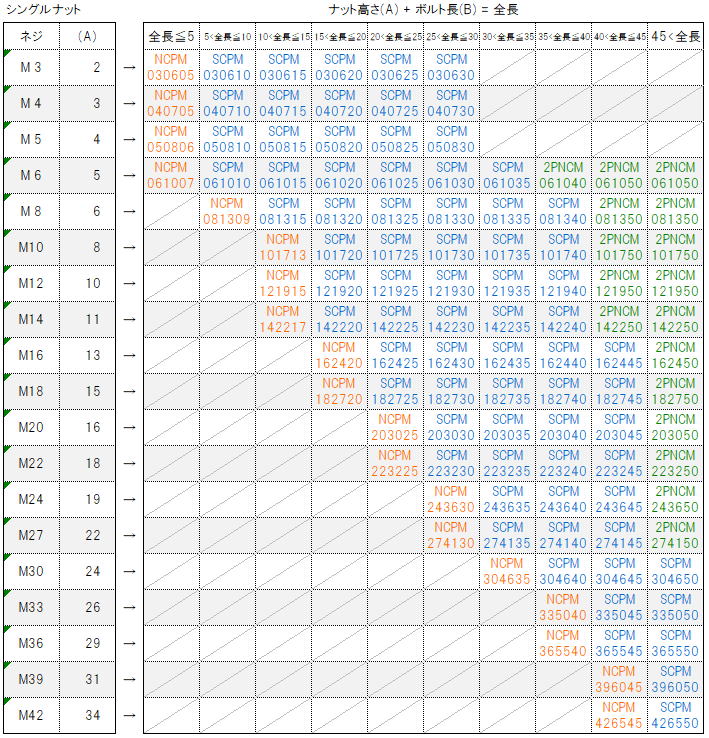

表の見方
ナット高さ(A)とボルトの突き出た長さ(B)を合わせた長さを全長としています。
ダブルナットは、2×(A)になります。
各ネジサイズ共に、全長が短い順に【ナットキャップ】→【スッポリキャップ】→【2ピースネジカバー】が適用します。

例)  M16×全長20 に被せるキャップは【ナットキャップ】品番NCPM162420
16×全長25 になると【スッポリキャップ】品番SCPM162425
     更に16×全長50 になると【2ピースネジカバー】品番2PNCM162450
を選定します。

品番選定に必要な情報は、ネジ径と全長です。
どれを選べばいいか分からない時は、お問合せください。






被せ長が50mmより短いときは →【スッポリキャップ】になります      こちら
ボルトだけ保護したいときは →【ボルトカバー】になります        こちら
座金も保護したいときは →【座金まで隠すネジカバー】になります こちら
