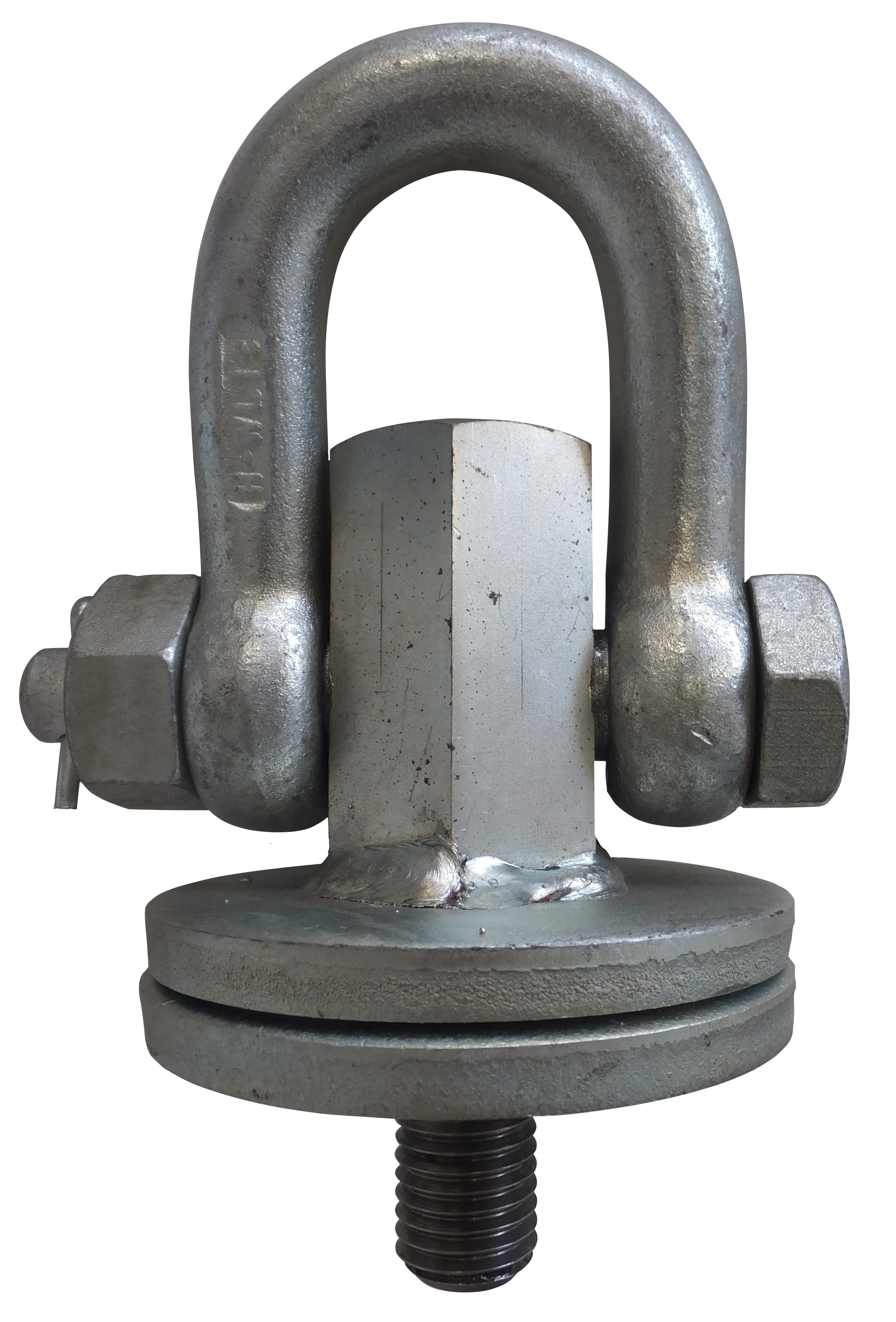

●縦吊り用の吊り金具です。
●鉄製（ユニクロメッキ）
●ボルトはB7アロイボルト（焼入れボルト）を使用しています。
●２枚の大きな当て座でボルト首下での曲がりを防止します。
※六角のボディー部分は、ネジに対して水平方向には回転しません。

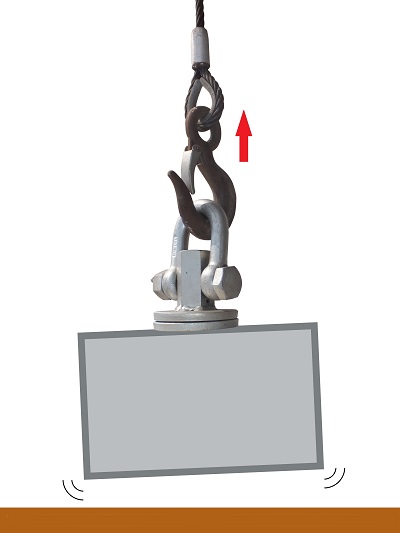

使用イメージ
吊りたい物の上面に本製品を取り付け、吊り上げる作業を行うための吊り金具です。
寸法表
| 商品番号 | A |
B |
C |
D |
E |
F |
G |
H |
推奨荷重 | 引張試験 成績書 |
|---|---|---|---|---|---|---|---|---|---|---|
| TFA12030 |
48 |
24 |
28 |
84 |
9 |
φ70 |
M12 |
30 |
450kg |
|
| TFA16030 |
64 |
32 |
35 |
105 |
9 |
φ75 |
M16 |
30 |
800kg |
|
| TFA20035 |
76 |
38 |
37 |
117 |
9 |
φ90 |
M20 |
35 |
1000kg |
|
| TFA22040 |
88 |
44 |
44 |
129 |
9 |
φ90 |
M22 |
40 |
1500kg |
|
| TFA24040 |
100 |
50 |
54 |
159 |
9 |
φ115 |
M24 |
40 |
2000kg |
※寸法値は若干の誤差があることがあります。
