弊社では、フックアップ開発時の平成5年に、全サイズについて、静岡県浜松工業技術センターで引張試験を行っています。
　　下の写真は、TFA20035（ネジ径M20）を試験したときのものです。

試験前

試験に使用するパーツ

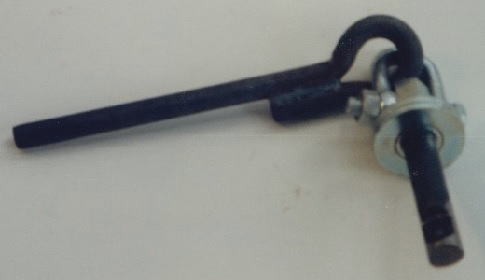

それぞれのパーツを結合したところ

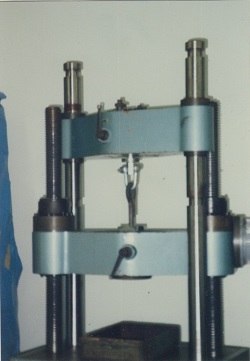

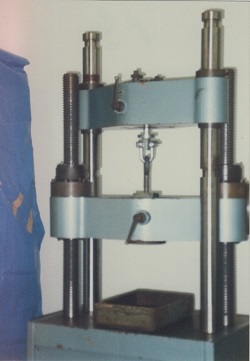

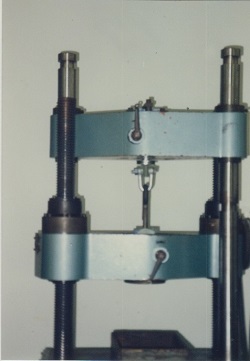

試験中

　　試験体は３つです。それぞれ試験体、または治具が破壊するまで垂直荷重をかけ、破壊時の荷重を記録します。

試験体１

試験体２

試験体３

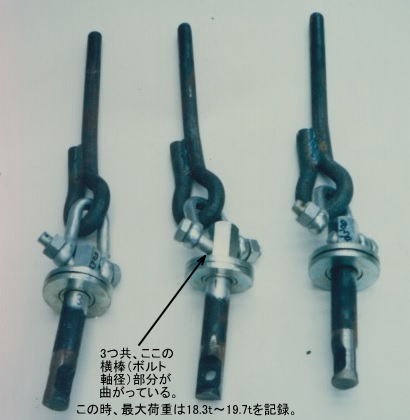

試験後

　　主に、シャックルのボルト部分が曲がっているのが、確認できます。ちなみに、このときの破壊荷重は、
　　　　　試験体１　　193kN（≒19.7t）
　　　　　試験体２　　189kN（≒19.3t）
　　　　　試験体３　　179kN（≒18.3t）
　　という結果になりました。
