アイボルト 在庫品サイズ



 小売部門での、アイボルトの在庫サイズをご紹介します。(●は在庫有り)

アイボルト 在庫サイズ
(下記に無いサイズや、在庫が少ない場合もお取り寄せ致します。)

鉄製(ユニクロメッキ品)

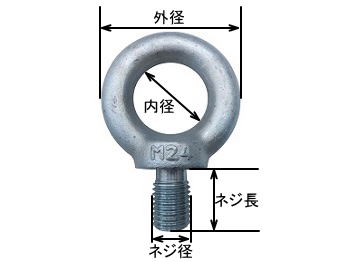

ネジ径 在庫 外径(mm) 内径(mm) ネジ長(mm) 使用荷重
M8 32.6 20 15 0.785kN (≒80kgf)
M10 41 25 18 1.47kN (≒150kgf)
M12 50 30 22 2.16kN (≒220kgf)
M14 60 35 27 (3.23kN (≒330kgf))
M16 60 35 27 4.41kN (≒450kgf)
M18 72 40 30 (5.29kN (≒540kgf))
M20 72 40 30 6.18kN (≒630kgf)
M24 90 50 38 9.32kN (≒950kgf)
W1/2 50 30 22
W5/8   60 35 27

221105

ステンレス製

ネジ径 在庫 外径(mm) 内径(mm) ネジ長(mm) 使用荷重
M10 41 25 18 1.47kN (≒150kgf)
M12 50 30 22 2.16kN (≒220kgf)

221105

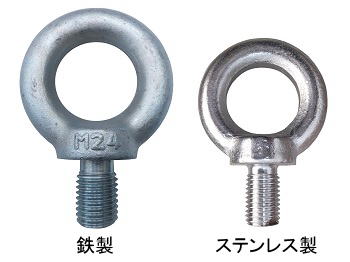

アイボルト 製品写真
(アイボルトは主に吊り上げ用ネジとして使用されます)

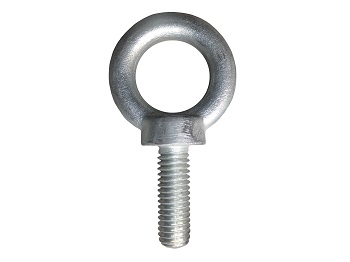

足長アイボルトも取り扱っています(取り寄せ品)。
